Type : QS
Anclaje rapido segura
PRODUCTOS

Anclaje rápido

¿Por qué utilizar un anclaje rápido?

El sistema de anclaje rápido QS es un producto innovador y patentado para realizar un anclaje rápido y seguro en terrenos blandos. Ofrece un resultado excepcional en la arena. Se utiliza para anclar nuestras áreas de aterrizaje para helicópteros, carreteras temporales, placas de extracción de arena …

Su principal ventaja en comparación con los otros tipos de anclajes «similares» es que es posible ajustar su tensión después de la instalación. También es posible recuperarlo para reutilizarlo.

Nuestro sistema de anclaje de fijación en el suelo consiste en:

  • una pieza de anclaje de aluminio cuyo perfil ha sido diseñado y probado para adaptarse a una gran variedad de suelos (arena, arcilla, laterita…),
  • un enlace flexible hecho de textil técnico de alta tenacidad,
  • un dispositivo de tracción y bloqueo
  • una varilla de implementación.

Nuestro perfil de anclaje específico es un elemento importante que garantiza la seguridad de nuestro sistema de anclaje. Fue diseñado para garantizar, por un lado, una fácil instalación gracias a una simple varilla de acero. Su forma depositada está diseñada para penetrar fácilmente en terrenos arenosos o terrosos.

Por otro lado, su material, el aluminio, lo hace ligero y resistente.

El enlace flexible es un tejido técnico que permite un anclaje ajustable a la profundidad deseada. Esta corbata flexible tiene una resistencia superior de 500daN. Este tejido técnico garantiza una gran flexibilidad de uso (y reutilización) y una vida útil más larga que la de las bridas de acero. Por último, este enlace textil evita la posible corrosión galvánica en caso de instalación a largo plazo del helipuerto.

El exclusivo dispositivo de tracción y bloqueo se realiza mediante una simple operación manual y funciona independientemente de la profundidad de anclaje elegida. El operador sólo necesita un movimiento, sin necesidad de herramientas, para desbloquear el sistema y reposicionarlo o volver a tensarlo si es necesario.

Cada sistema de anclaje puede retener un empuje de 500 kg a 3000 kg según el modelo.

La otra ventaja decisiva del sistema es su reutilización. Simplemente utilice nuestro utillaje para recuperar los anclajes y reutilizarlos más tarde. Esta operación es fácil de llevar a cabo y sólo necesita unos minutos.

Estas ventajas innegables lo convierten en una ventaja tangible. El sistema de anclaje es fiable y seguro para los helipuertos, a diferencia de los pilotes que han demostrado sus límites tanto en términos de logística (masa y volumen 20 veces mayores) como en términos de seguridad (baja resistencia a la tracción) o a sistemas de anclaje diseñados para las explotaciones vitícolas o agrícolas.

Aplicación

  • Coloque la estaca en el orificio previsto a tal efecto en el anclaje.
  • Utilice un martillo para bajar el anclaje hasta el límite rojo indicado.
  • Saque la estaca delgada y use el dispositivo de tracción hasta que el anclaje se fije en el suelo.
  • Ponga el dispositivo de tracción en contacto con el Helipuerto móvil. Introduzca la cuerda en la ranura del dispositivo de tracción y fíjela.

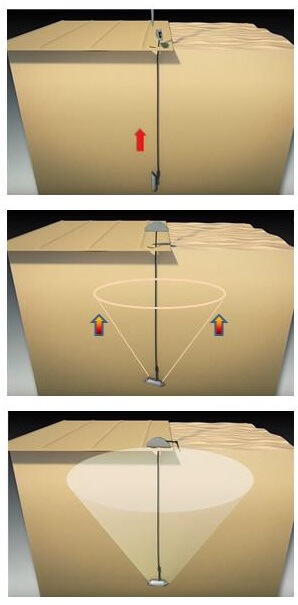

¿Cómo funciona?

  • Para implementar el ancla, se debe ejercer una fuerza para que permita que el ancla se incline en el suelo.
  • El ancla crea un cono que se colapsa cuando se aplica una fuerza vertical.
  • El cono de tensión bloquea el anclaje en el suelo. La carga máxima que puede retener el dispositivo depende del terreno y del tamaño del ancla.

Anclaje rapido qs

Casos de uso de los anclajes ajustables

Se recomienda anclar:

  • plataformas de aterrizaje de helicópteros,
  • pistas temporales de la SIM,
  • Sistemas de recuperación de vehículos VRS
  • Pistas anti-estancamiento ARM
  • Pistas de desembarque BAM

Características técnicas de los anclajes de seguridad

  • Ancla: mide aproximadamente 75 x 25 mm y está fabricada en aluminio.
  • Lazo flexible: de fibra sintética con una resistencia mecánica a partir de 500 daN (500 kg) para plataformas de aterrizaje de helicópteros
  • Dispositivo Pull & Lock: fabricado en aluminio, este dispositivo permite en primer lugar girar el anclaje. A continuación, permite ajustar la longitud del lazo flexible y mantenerlo en tensión durante su uso.
  • La herramienta de recuperación de anclas QS es un equipo opcional. El lazo flexible puede cortarse fácilmente si se requiere una partida más rápida o urgente y el discreto lazo flexible (color negro) puede ocultarse.

Ventajas

  • Ligero: Cada ancla pesa desde de 200 gr.
  • Compacto: se suministran 100 anclajes QS estándares para helipuertos, en una bolsa de tamaño 45 x 75 cm (peso total 20 kg)
  • Rápido: a una profundidad de sólo 0,5 metros, se obtiene el mismo rendimiento que un poste de 1 metro*. La instalación y recuperación del ancla puede hacerse en menos de un minuto.
  • Fiable: una vez instalado, nuestro anclaje QS sólo puede retirarse con herramientas específicas o excavando.
  • Ajustable: La altura del anclaje se adapta al tipo de suelo, a diferencia de las estacas metálicas.
  • Reutilizable: El sistema de anclaje completo puede recuperarse y reutilizarse muchas veces.
  • Para operaciones especiales, la discreta unión textil puede cortarse u ocultarse fácilmente para no dejar ningún rastro visible en superficie.
